プリント基板パターン設計
パターン設計は回路設計の視点で行います。パターン図はお客様にご承認を得てＰＷＢ製造を開始します。
回路仕様に従い伝送シミュレーションは無償にて行います。ただし、１ＧＨｚ以下。
■お見積と設計資料
お見積もりは部品表と回路図でお受けします。設計着手時は上記以外の資料をご用意ください。
- 回路図
- ネットリスト
- 部品表
- 部品資料 PDF等
- 基板寸法図（外形図）
- 禁止帯等図面
- パターン設計指示書及び仕様書
■対応可能ネットリスト
国内外の主要CADに対応しております。■使用CAD
- Altium Designer（アルティウムデザイナー） ＊旧 Plotel（プロテル）
伝送線路解析

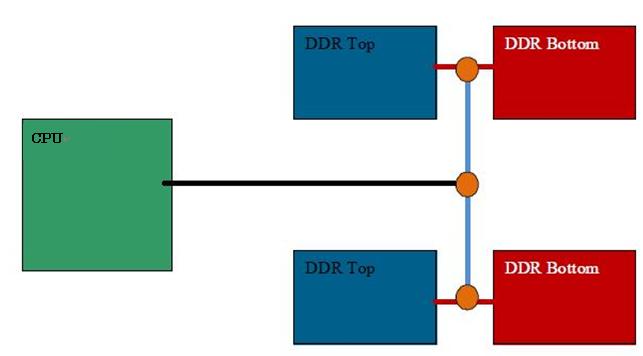

- SDRAM，DDR-SDRAM，DDR2-SDRAM
- LVDS、etc.
【解析例】
SDRAM 133MHz基板： FR-4 6層 1.6
レイアウト
CPU、SDRAM間を概ね30㎜に配置。
ダンピング抵抗の両側にTPを配置。
マイクロストリップライン。

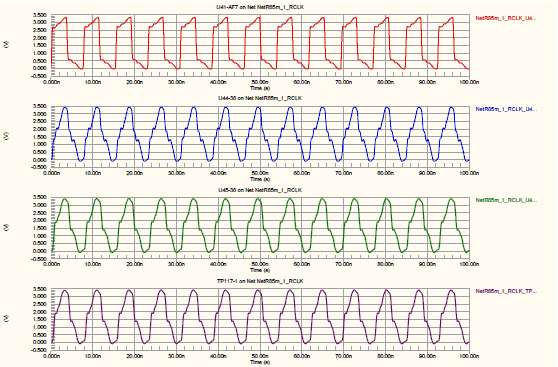

（クロック）
上から、CPU、メモリ1、メモリ2、TP
（リード）
上から、メモリ、TP1、TP2、CPU

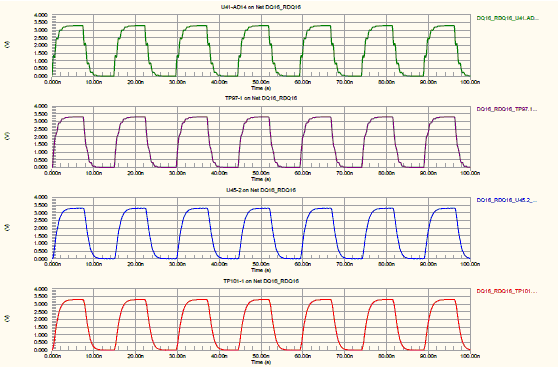

（ライト）
上から、CPU、TP2、TP1、メモリ
実機にて動作を確認。
※ ご不明な点、お問い合わせください。
プリント基板製造 試作・量産
製造は弊社協力会社にて行います。試作基板1枚より、短納期で対応可能です。
ご不明な点、お問い合わせください。
以下の資料をご用意願います。
- ガーバーデータ RS-274X・RS-274
- NCドリルデータ
- ファイル構成・データフォーマット表
- アパーチャｰリスト
- 確認用プロット図 PDF等
- 基板寸法図（外形図）・穴図
- 基板製作仕様書
