3.5インチLCDユニット

PLATARMS ONE

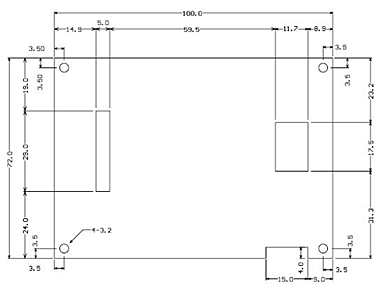

寸法図

寸法図

コネクタ信号表


基板側コネクタ：BM50B-SRDS-A-G-TF
ハーネス側コネクタ：SHDR-50V-S-V
PIN# LCD定義
信号名		 内容 PIN# LCD定義
信号名		 内容
1 GND GND 26 D21 R1
2 GND GND 27 D22 R2
3 VCC DC3.0V 28 D23 R3
4 VCC DC3.0V 29 D24 R4
5 VCC DC3.0V 30 D25 R5(MSB)
6 VCC DC3.0V 31 GND GND
7 GND GND 32 SCL シリアルクロック
8 nRESET リセット 33 SI シリアルデータ
9 HSYNC 水平同期信号 34 RSVD 未接続とする
10 VSYNC 垂直同期信号 35 nCS チップセレクト
11 CLK ドットクロック 36 VC OMIN COM"H"入力電圧
12 GND リセット 37 N.C. 未接続とする
13 D00 B0(LSB) 38 GND GND
14 D01 B1 39 XL タッチパネル水平端子左
15 D02 B2 40 YD タッチパネル垂直端子下
16 D03 B3 41 XR タッチパネル水平端子右
17 D04 B4 42 YU タッチパネル垂直端子上
18 D05 B5(MSB) 43 GND GND
19 D10 G0(LSB) 44 ANODE LED電源電圧(アノード)
20 D11 G1 45 CATHODE LED電源電圧(カソード)
21 D12 G2 46 -
22 D13 G3 47 -
